转筒球团烘干机与网带球团烘干机的区别

作者 admin 来源 腾达机械 浏览 125 发布时间 2018-02-01
  巩义腾达是专业生产烘干机的厂家,我厂生产的球团烘干机有两种,一种是转筒球团烘干机设备,一种是网带球团烘干机设备,那么这两种烘干设备有什么区别呢?下面就由腾达机械为您详细讲解。
  一、转筒球团烘干机的适用物料:
  铁精粉由于为粉末状,因此在长途运输中会造成极大的损失。因此先将铁精粉粉矿加适量的水分和粘结剂制成粘度均匀、具有足够强度的生球,经干燥、预热后在氧化气氛中焙烧,使生球结团,制成铁精粉球团矿。球团矿具有较好的冷态强度、还原性和粒度组成。在钢铁工业中球团矿与烧结矿同样成为重要的高炉炉料,可一起构成较好的炉料结构。

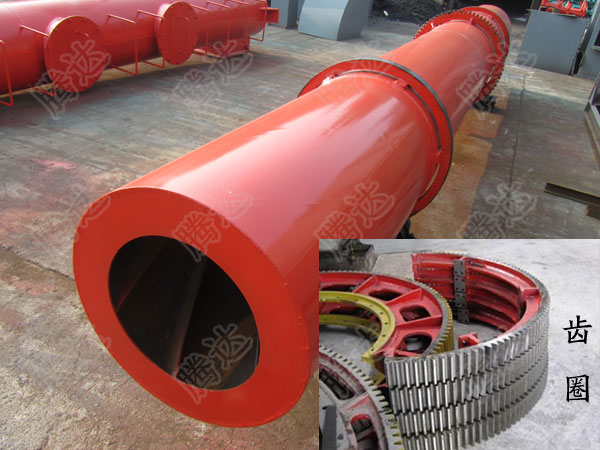

转筒球团烘干机
  二、转筒球团烘干机简介:
  铁精粉球团烘干机是一种处理大量物料的干燥设备,运转可靠,操作弹性大,适应性强,处理能力大,物料的适应性强,且设备操作简单可靠。尤其针对铁精粉球团、矿渣、矿浆效果更加明显。

  三、转筒球团烘干机工作原理:
  铁精粉球团烘干机主要由回转体、扬料板,传动装置,支撑装置及密封圈等部件组成。铁精矿球团烘干机是一个与水平方向略成倾斜的圆筒,物料从较高的一端加入,高温热烟气与物料并流进入筒体,随着筒体转动,物料运行到较低一端。在圆筒内壁上的抄板把物料抄起又洒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前行。干燥后的产品从底端下部收集。

  四、转筒球团烘干机产品特点:
  1.铁精粉球团烘干机烘干机处理能力大,燃料消耗少,干燥成本低。
  2. 铁精粉球团烘干机具有耐高温的特点,能够使用高温热风对物料进行快速烘干。
  3.可扩展能力强,设计考虑了生产余量,即使产量小幅度增加,也无需更换设备。
  4. 设备采用调心式拖轮结构,拖轮与滚圈的配合好,大大降低了磨损及动力消耗。
  5.专门设计的挡轮结构,大大降低了由于设备倾斜工作所带来的水平推力。
  6. 抗过载能力强,筒体运行平稳,可靠性高。

转筒球团烘干机发货现场
  五、转筒球团烘干机技术参数:
型号 (mm) 倾斜度(%) 转速 (r/min) 进气温 (℃) 功率 (kw) 生产能力(t/h) 重量 (t)
Ф600x6000 3-5 3-8 ≤700 3 0.5-1.5 2.9
Ф800x8000 3-5 3-8 ≤700 4 0.8-2.0 3.5
Ф800x10000 3-5 3-8 ≤700 4 0.8-2.5 4.5
Ф1000x10000 3-5 3-8 ≤700 5.5 1.0-3.5 5.6
Ф1200x10000 3-5 3-8 ≤700 7.5 1.8-5 14.5
Ф1200x12000 3-5 3-8 ≤700 11 2-6 14.8
Ф1500x12000 3-5 2-6 ≤800 15 3.5-9 17.8
Ф1800x12000 3-5 2-6 ≤800 18 5-12 25
Ф2200x12000 3-5 1.5-6 ≤800 18.5 6-15 33
Ф2200x18000 3-5 1.5-6 ≤800 22 10-18 53.8
Ф2200x20000 3-5 1.5-6 ≤800 30 12-20 56
Ф2400x20000 3-5 1.5-5 ≤800 37 18-30 60
Ф3000x20000 3-5 1.5-5 ≤800 55 25-35 78
Ф3000x25000 3-5 1.5-5 ≤800 75 32-40 104.9
  注:以上介绍的是转筒球团烘干机设备,本技术参数根据公司改造后会有变动,如有变动恕不另行通知。


  一、网带球团烘干机介绍:
  网带球团烘干机是采用网带双向输送原理,采用热风炉加热或烟道气为干燥介质进行烘干。即提高设备空间的利用率,又改善通风干燥条件。
  网带球团烘干机主要由头架、尾架、中间架、牵引链、网链、导轨、自动张紧装置、自动加热设备等部分组成。经成型机压成含大量水分的型煤,由网带烘干机机头顶部进料口流入上层网带,经网带平稳运行到尾部,沿溜槽流入下层,再送回机头,如此往复,型煤在热风烘烤下,逐步干燥,由机尾部送出。

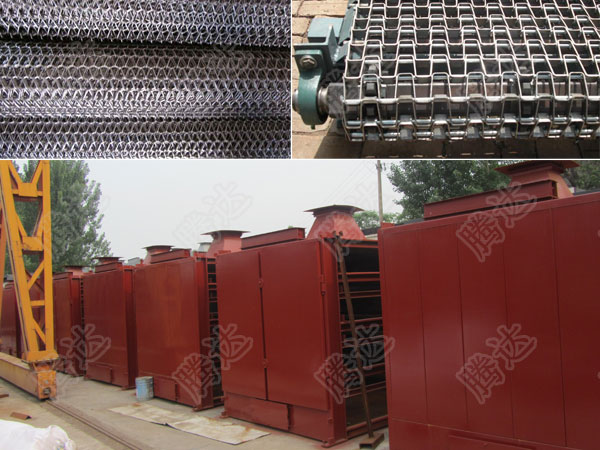

网带球团烘干机

  二、网带球团烘干机特点:
  1、设有自动张紧装置,网带运行平稳,翻转自如,从而解决了掉链、卡链、跑偏等现象。
  2、筛网选用耐热钢丝编织成网状,具有强度高,不易变形,透气性好。
  3、网带由调速电机传动,可根据需要调节运转速度,控制烘干时间
  4、烘干机内各段温度数字显示,便于掌握和控制窑内温度。
  5、烘干机每节留有维修通道,便于对设备进行维修。
  6、热风炉加热唯一采用链条炉自动加热设备,自动上煤,自动除渣,热效率高,煤种适应广,洁净环保,省工省时。
  7、设有防火装置,窑头、窑中、窑尾、装有三个热电偶,烟道进风口设有烟闸门,一旦机械出现故障,立即放下闸门,隔断热源,防止起火。
  8、采用正压吹风,避免烘干箱体节与节直径因密封不严,进入凉风,浪费热源,造成热能浪费,增加投资成本。
  9、设计从上层低温区进球、机尾低温区出球,煤球由低温区渐变受热、高温区渐变受热,避免成型后含有8-10%水分的煤球因急剧受热而产生龟裂、爆裂,破损率低。
  10、烘干箱体上部低温区出风温度≤100℃,含尘量小,引风机使用寿命长,运行成本低。腾达网带烘干机的设计、改造、完善,积累了丰富的实践经验。并在云南、贵州、四川、广西、湖南、湖北、安徽、江苏、河南、山东、山西、河北、辽宁、黑龙江、宁夏、内蒙古以及朝鲜、印度、印度尼西亚、东南亚、南非等国冶金、化工、煤炭、机械、焦化行业得到广泛的实际应用,得到了用户的一致认可。

  三、网带球团烘干机的维护:
  1、网带烘干机机头:
  机头由两个被动辊,张紧装置,进出料口等组成。被动轴承承受着网带的拉力并决定网带的紧松,所以被动辊两端的UCT316轴承要经常加高温(200℃以上)润滑脂,以确保设备正常工作。张紧装置是供调节网带松紧的,初装机就应把网带调紧,升温后需再调一次(热涨的缘故),调节时一定要注意网带两边松紧尽量保持一致,以免拉偏引起掉链。网带的松紧视物料的多少而定,一般松紧适中即可。按照顺时针方向调整丝杠为张紧,反而反之。
  网带烘干机全部是密封的,所以机头机尾上的所有工作门和观察门在正常工作时时密闭的,如需开门,为了安全起见,请一定要关闭风机。
  2、网带烘干机烘干段:
  烘干段是对物料烘干的实际工作区,进风管和出风管都装在其上顶,热风由两侧进入内腔下部,再由中间向上运动到被风机抽出腔外,顶部进风口和出风口都装有调节阀以调整风量。调整时,与机头链接的第一节进风要少一些(因为刚进的球含水量较大,骤然遇到高温就会裂开),然后逐渐加大到第三节后全部开大。经过反复实验确定各部位风量之后,调节阀就不用经常调了。
  3、机尾:
  传动部分在机尾安装,传动链条的松紧可通过调整减速机位置调整,减速机另一侧的传动齿轮也要经常注润滑油,以延长其使用寿命。开机前要先给减速机注入适量的润滑油,并且以后要经常检查油量。

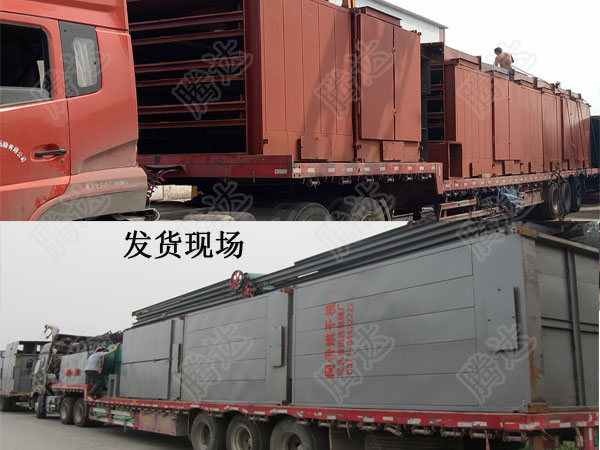

网带球团烘干机发货现场
  四、网带球团烘干机技术参数:
型号 DW-1.2-8 DW-1.2-10 DW-1.6-8 DW-1.6-10 DW-2-8 DW-2-10
单元数 4 5 4 5 4 5
带宽m 1.2 1.6 2
干燥段长m 8 10 8 10 8 10
铺料厚mm 10-80
使用温度oC 50-120
蒸汽压力Mpa 0.2-0.6
蒸汽耗量Kg/h 120-130 150-375 150-375 170-470 180-500 225-600
换热面积m2 272 340 352 440 448 560
干燥时间h 0.2-1.2 0.25-1.5 0.2-1.2 0.25-1.5 0.2-1.2 0.2-1.5
干燥强度Kg水/h 60-160 80-220 75-220 95-250 100-260 120-300
风机数量 5 6 5 6 5 6
风机总功率kw 9.9 12.1 9.9 12.1 18.2 22.2
设备总功率kw 11.4 13.6 11.4 13.6 19.7 23.7
外形尺寸 长 m 10.05 12.05 10.05 12.05 10.05 12.05
宽 m 1.5 1.5 1.91 1.91 2.33 2.33
高 m 3.15 3.15 3.15 3.15 3.65 3.65
总重Kg 4800 5780 5400 6550 6350 7800
