脉冲除尘器

作者 admin 来源未知浏览 180 发布时间 2017-02-26

脉冲除尘器是腾达机械在MC-I型的基础上改进的新型脉除尘装置，综合了分室反吹各种脉冲喷吹除尘器的优点，克服了分室清灰强度不够，进出风分布不均等缺点，扩大了应用范围。相比其他设备，腾达脉冲除尘器设备，具有净化效率高，处理气体能力大，性能稳定，滤袋寿命长，操作方便，维修工作量小等多重优点，是理想的除尘设备。

脉冲除尘器工作原理

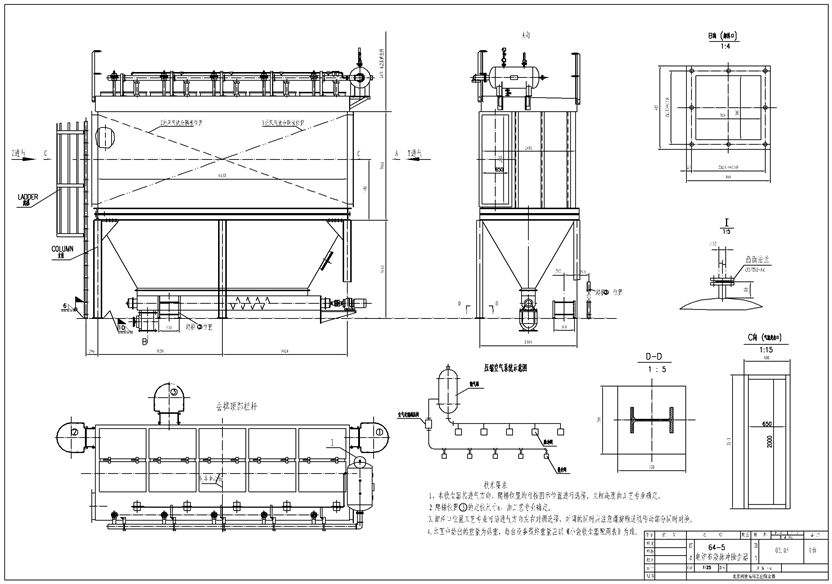

脉冲除尘器是指通过喷吹压缩空气的方法除掉过滤介质（布袋或滤筒）上附着的粉尘；根据除尘器的大小可能有几组脉冲阀，由脉冲控制仪或PLC控制，每次开一组脉冲阀来除去它所控制的那部分布袋或滤筒的灰尘，而其他的布袋或滤筒正常工作，隔一段时间后下一组脉冲阀打开，清理下一部分除尘器由灰斗、上箱体、中箱体、下箱体等部分组成，上、中、下箱体为分室结构。

工作时，含尘气体由进风道进入灰斗，粗尘粒直接落入灰斗底部，细尘粒随气流转折向上进入中、下箱体，粉尘积附在滤袋外表面，过滤后的气体进入上箱体至净气集合管-排风道，经排风机排至大气。清灰过程是先切断该室的净气出口风道，使该室的布袋处于无气流通过的状态(分室停风清灰)。然后开启脉冲阀用压缩空气进行脉冲喷吹清灰，切断阀关闭时间足以保证在喷吹后从滤袋上剥离的粉尘沉降至灰斗，避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象，使滤袋清灰彻底，并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部。含尘气体通过灰斗后进入中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面，净化后的气体经滤袋口进入上箱体后，再由出风口排出

腾达脉冲除尘器设备性能特点：
1、采用分室停风脉冲喷吹清灰技术，克服了常规脉冲除尘器和分室反吹除尘器的缺点，该脉冲除尘器，清灰能力强，除尘效率高，排放浓度低，漏风率小，能耗少，钢耗少，占地面积少，运行稳定可靠，经济效益好。适用于冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。
2、由于采用分室停风脉冲喷吹清灰，喷吹一次就可达到彻底清灰的目的，所以清灰周期延长，降低了清灰能耗，压气耗量可大为降低。同时滤袋与脉冲阀的疲劳程度也相应减低，从而成倍地提高滤袋与阀片的寿命。
3、检修换袋可在不停系统风机，系统正常运行条件下分室进行。滤袋袋口采用弹性涨圈，密封性能好，牢固可靠。滤袋龙骨采用多角形，减少了袋与龙骨的磨擦，延长了袋的寿命，又便于卸袋。
4、采用上部抽袋方式，换袋时抽出骨架后，脏袋投入箱体下部灰斗，由人孔处取出，改善了换袋操作条件。
5、箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程中以煤油检漏，漏风率很低。
6、进、出口风道布置紧凑，气流阻力小。

脉冲除尘器技术参数：

序号	除尘器型号技术性能	MC24—Ⅱ型	MC36 —Ⅱ型	MC48 —Ⅱ型	MC64 —Ⅱ型	MC72 —Ⅱ型		MC80 —Ⅱ型	MC96 —Ⅱ型	MC120 —Ⅱ型
1	过滤面积(米2)	18	27	36	45	54		63	72	90
2	滤袋数量(条)	24	36	48	64	72		80	96	120
3	脉冲阀数量(个)	4	6	8	10	12		14	16	20
4	处理风量 (米3/时)	2160—4300	3250—6480	4320—8630	5400—10800	6450—12900		7550—15100	8650—17300	10800—20800
5	最大外型尺寸 (长×宽×高)	1025×1678 ×3700	1425×1678 ×3696	1823×1678 ×3676	2225×1678 ×3676	2625×1678 ×3676		3075×1678 ×3676	3949×1678 ×3676	4389—1678 ×3676
6	脉冲控制仪表	JMK—2型脉冲控制仪
7	滤袋规格 (直径×长度)	￠125×2050
8	除尘效率(%)	99—99.5
9	设备阻力mmH2O (毫米水柱)	120—150
10	过滤风速 (米/分)	2—4
11	入口含尘浓度 (克/米3)	3—15
12	气源压力 (公斤/厘米2)	4
13	配用风机型号离心式风机	4—72—11—4.5A		4—72—11—5A	4—72—11—6C		4—72—11—5A		4—72—11—6C
13	配用风机型号离心式风机	4—72—11—4.5A		4—72—11—5A	4—72—11—6C		4—72—11—6C		4—72—11—8C
14	压缩空气耗量 (米3/分)	0.08—0.34	0.13—0.5	0.17—0.67	0.21—0.84		0.25—1.01	0.3—1.18	0.34—1.34	0.42—1.68
15	设备重量(公斤)	830	1106	1224.30	1341.44		1564.32	2012.35	2130.22	2410

大型脉冲除尘器型号：

型号	处理风量 (m³/h)	滤袋风速 (m/min)	过滤面积 (m²)	滤袋数 (个)	耗气量 (m³/min)	阻力 (Pa)	含尘浓度 (g/m³)	保温层面积(m²)	重量 (t)
32-3	6900	1.2-2.0	93	96	0.27	1470- 1770	<1000	26.5	2.4
32-4	8930		124	128	0.37			34	3.4
32-5	11160		155	160	0.46			41	4.4
32-6	13390		186	192	0.55			48.5	5.4
64-4	17800		248	256	1.2			70	6.9
64-5	22300		310	320	1.5			94	8.8
64-6	26700		372	384	1.8			118	9.7
64-7	31200		434	448	2.1			142	11.8
64-8	35700		496	512	2.4			166	12.5
96-4	26800	1.2-2.0	372	384	1.2	1470- 1770	<1300	110	8.7
96-5	33400		465	480	1.5			120	11.8
96-6	40100		557	576	1.8			130	13.5
96-7	46800		650	672	2.1			140	15.2
96-8	53510		744	768	2.4			150	18.0
96-9	60100		836	864	2.7			160	19.6
96-2×5	66900		929	960	3.0			175	21.0
96-2×6	80700		1121	1152	3.4			210	25.2
96-2×7	94100		1308	1344	4.2			245	29.4
96-2×8	107600		1494	1536	4.8			280	33.6
96-2×9	121000		168	1728	5.4			315	37.8
96-2×10	134500		1868	1920	6.0			350	42.0
128-6	67300	1.2-2.0	935	768	3.6	1470- 1770	<1300	125	20.1
128-9	100900		1402	1152	5.4			196	26.4
128-10	112100		1558	1280	6.0			2053	28.9
128-2×6	34600		1869	1536	7.0			323	36.6
128-2×7	157000		2181	1792	8.3			247	43.9
128-2×8	179400		2492	2048	9.5			262	50.0
128-2×9	201900		2804	2304	10.7			277	55.4
128-2×10	224300		3115	2560	12			292	60.0
128-2×11	247600		3427	2816	13.1			307	65.4
128-2×12	269100		3728	3072	14.3			322	72.0
128-2×13	291600		4050	3328	15.5			337	78.0
128-2×14	314000		4361	3584	16.7			352	84.0

有关脉冲除尘器应用技术及价格详情，请致电腾达机械咨询电话：0371-64422222 李经理手机：13676915000，张经理手机：13676917000
