转筒烘干机

作者 admin 来源 未知 浏览 135 发布时间 2016-11-27

转筒烘干机

  转筒烘干机简介:

  转筒烘干机,也被称为滚筒干燥设备或圆筒烘干机,是矿业设备中应用最普通且广泛的一种干燥设备,主要适于干燥金属和非金 属矿的磁、重、浮精矿及水泥工业的粘土和煤矿工业的煤泥等。腾达转筒烘干机设备突出特点是生产率高,操作方便,深得用户认可。

    转筒烘干机结构及装置特点:

  腾达机械,在转筒烘干机结构和技术上不断的创新,大大增加了转筒烘干机的使用范围,并且很好的延长了转筒烘干机的使用寿命,大大降低了用户的生产成本。为了增加物料均匀分布在转筒截面上的各个部分与干燥介质良好的接触,在筒体内装置扬板。扬板的种类有以下几种:

一、升举式扬板:适用于大块物料或易黏结在筒壁上的物料。
二、四格式扬板:适用于密度大,不脆的或不易分散的物料。该扬板将圆筒分为四个格,呈互不相通的扇状作业室,物料与热气体的接触面比升举式扬板大,并且又能增加物料的充填率及降低物料的降落高度而减少粉尘量损失等优点。
三、十字形或架形扬板:适用于较脆及易分散的小块物料,使其物料能均匀地分散在筒体的整个截面上。
四、套筒式扬板:为复式传热(或称半直径加热)转筒烘干机的扬板。
五、分格式(扇形)扬板适用于颗粒很细而易引起粉末飞扬的物料。物料一给入就堆积在格板上,当筒体回转时,物料被翻动并不断与热气体接触,同时又因物料降落高度的降低,减少了干燥物料被气体带走的可能性。>>点击查看:烘干机设备设计时要了解的环保要求

 转筒烘干机结构

   转筒烘干机工作原理:



  转筒烘干机工作时,干燥的湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。在转筒烘干机设备的筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。转筒烘干机烘干物料时,载热体一般分为热空气、烟道气等,其具体流程是,载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再放排放.>>点击查看购买一台转筒烘干机需多少钱?如何选择烘干机

转筒烘干机工作原理

 腾达转筒烘干机性能特点:

1.采用多组合式扬料装置设计生产的转筒烘干机在扬料装置系统上作了多方面的技术革新,采用了新型多组合式扬料装置,克服了传统烘干机的“风洞”现象,热效率高,煤耗降低20%左右。

2.适用多种燃烧炉使用:高温沸腾炉,磨煤喷粉炉以及人工加煤炉。
3.传动大小齿轮采用销柱可换齿轮,取代了传统的铸钢齿轮,节约成本投资,又大大降低了维修费用和时间。
4.采用集中控制系统,可实现大型企业微机中央监控管理。
5、生产能力更大,可连续操作;
6、结构简单,操作方便;
7、故障少,维修费用低;
8、适用范围广,可以用它干燥颗粒状物料,对于那些附着性大的物料也很有利;
9、操作弹性大,生产上允许产品的产量有较大波动范围,不致影响产品的质量;

10、清扫容易。>>点击查看转筒烘干机产量很小是什么原因造成的

 转筒烘干机技术参数:

型号 (mm)
倾斜度 ( % )
转速 (r/min)
进气温度 ( ℃ )
功率 (kw)
生产能力 (t/h)
重量 (t)
Ф600×6000
3-5
3-8
≤700
3
0.5-1.5
2.9
Ф800×8000
3-5
3-8
≤700
4
0.8-2.0
3.5
Ф800×10000
3-5
3-8
≤700
4
0.8-2.5
4.5
Ф1000×10000
3-5
3-8
≤700
5.5
1.0-3.5
5.6
Ф1200×10000
3-5
3-8
≤700
7.5
1.8-5
14.5
Ф1200×12000
3-5
3-8
≤700
11
2-6
14.8
Ф1500×12000
3-5
2-6
≤800
15
3.5-9
17.8
Ф1800×12000
3-5
2-6
≤800
18
5-12
25
Ф2200×12000
3-5
1.5-6
≤800
18.5
6-15
33
Ф2200×14000
3-5
1.5-6
≤800
20
8-15
41
Ф2200×18000
3-5
1.5-6
≤800
22
10-18
53.8
Ф2200×20000
3-5
1.5-6
≤800
30
12-20
56

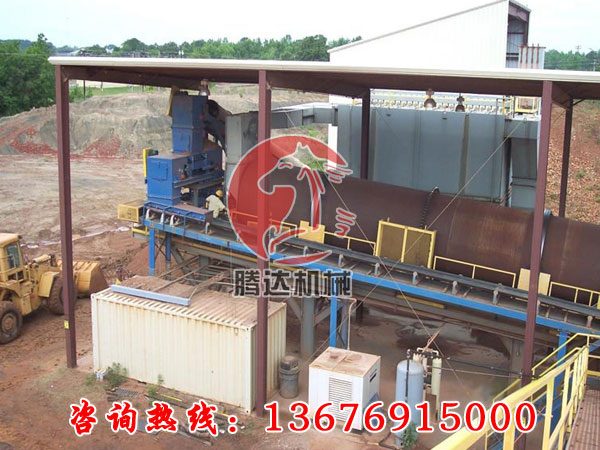

   转筒烘干机现场:
转筒烘干机现场
    巩义市腾达机械厂,是烘干机设备优秀制造商,生产的转筒烘干机是一种处理量大的烘干设备,具有生产能力大,适用范围广,操作方便等优点,被广大用户认可。更多关注,请致电腾达烘干机厂家咨询电话:15937199788或加腾达烘干机微信:13676915000咨询。
